スポーツスターのヘッドライトステー製作

 今日は、久々ワンオフ製作 縦二灯のヘッドライトステーです
ライトはこれ ツーパーセンターさんの商品ですね。
当店ショッピングサイトに掲載してない商品でもお取り寄せできますので、
遠慮なくお申し付けください(店頭販売に限りですが)

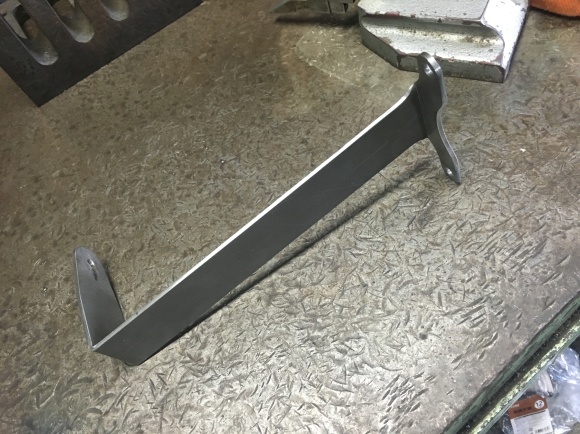

まずは鉄板を切り出して曲げます
車両に取り付けて確認、溶接個所は極力少なく作ります

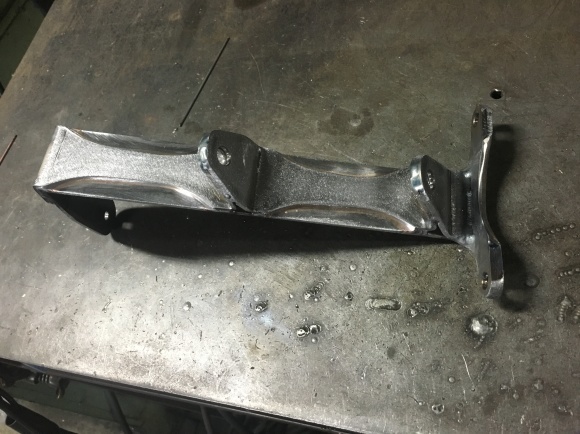

鋭角な曲げのところの補強になるようにライトの取り付け部を溶接します。
補強のためだけの部品を使わず、構成部品がお互いの補強になるように設計します。
横から見るとよくわかりますね。断面も□ではなく凸型にして直線的に金属疲労がたまらないようにします。
薄肉で軽量 溶接個所は少なく
断面の形を想像しながら、
柔軟性を保ち、金属疲労が一か所に集中しないように
同じ形状で最も頑丈な作りにします。
今回は軽量なライトなのでオーバークオリティですが、
仮に重たいライトに交換してもこれなら安心
こんな取り付けブラケット一つでもドラマがあるんです。
後は鍍金処理したら完成です。もう少しお待ちくださいね。





Katagiri / MOTOR ROCK by motorrock | 2016-11-14 23:48 | Harley-Davidson
