ゆっくり丁寧な仕事は早いんです

 じゃん! 先日作業開始したハードテイルSR いきなり完成直前です。


手抜きだと思われたら嫌なんで、製作過程をちょっとだけ紹介

フレーム加工 足回りのセットUPが、終了したら、次はリヤフェンダーですね。
いろんな方法が、ありますが今回はこんな感じ。

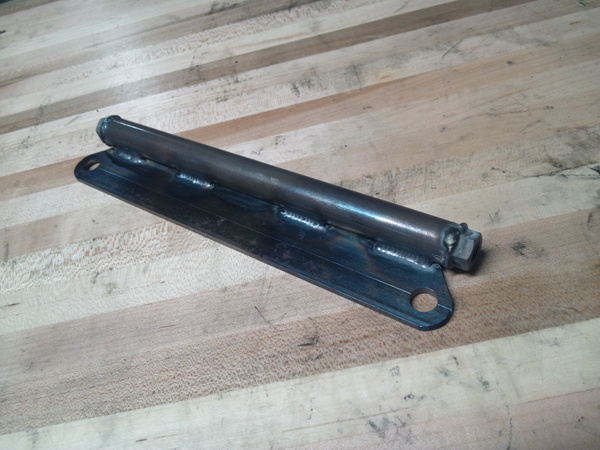

まずは、こんなステーを造りまして

鋭角曲げには、プリっと盛って、クラック防止のおまじない


んで カワサキ純正ラバーマウント W650のリヤフェンダー吊ってる奴ですね。
高いけど使いやすいんで、僕は良く使います。

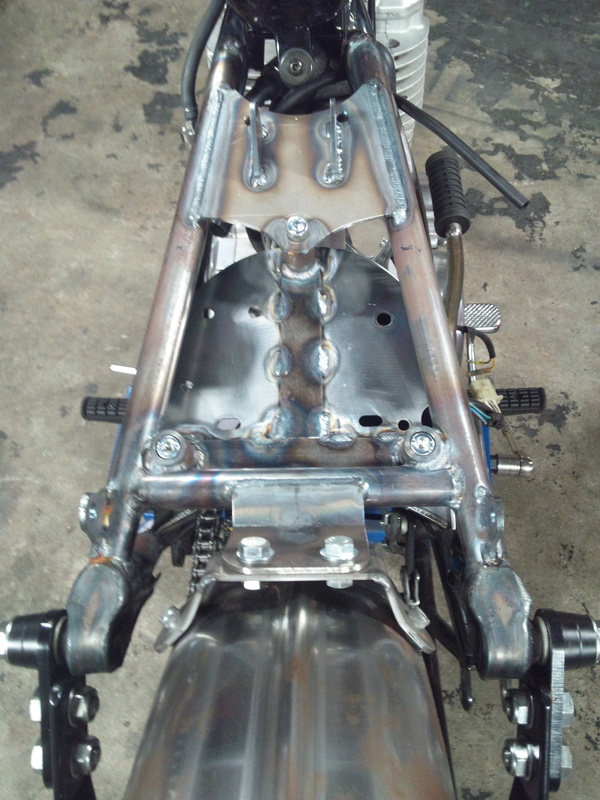

次は車両側にブラケットを溶接 電装BOXもマウント


サドルシートの取り付けブラケットも製作
ついでに、ライト切り替え ニュートラルランプも取り付け、
電装BOXの近くにあると配線少なくて済むんです。


こんな感じ


次は車検対策で、ノーマルスイングアームに付け替え
こんなのを製作、最近フラットバーの品質が・・・・んで板材を切り出して製作


ノーマルスイングアームでも、フェンダーが取り付けれるようになりました。


という感じで、あとはハーネス作って、一気にフィニッシュでございます。
Katagiri / MOTOR ROCK by motorrock | 2012-08-27 20:44 | SR400/500
