Katagiri / MOTOR ROCK

W650売約済み と Z400FXのシートの打ち合わせ

まずはこのW650、本日オーナー様が決まりました。
お買い上げありがとうございます。
オーナー様の好みに合わせて一部カスタムしての納車になります。
一生懸命作業しますね。今しばらくお持ちください。
午後からはZ400FXのシートの打ち合わせです。
シート屋さんにアンコの状態で一度送り返してもらって
実際の車両につけお客様にまたがってもらい、
乗り心地 デザインの最終チェックです。
着座位置や座面の広さは乗り心地に大きく関わりますのでとても大切です。
もうすぐ完成です。

今日もお疲れさまでした。


Katagiri / MOTOR ROCK by motorrock | 2017-01-28 22:16 | W650/400

Z400FXのワンオフシート

シート屋さんから画像が届きましたよ
Z400FXのワンオフシートです。
ブログの更新もかねて業務連絡です
明日お電話しますね
変更点がなければこのままいきます
今日もお疲れさまでした。




Katagiri / MOTOR ROCK by motorrock | 2017-01-25 21:45 | Z

セパハンの試作の試作の試作

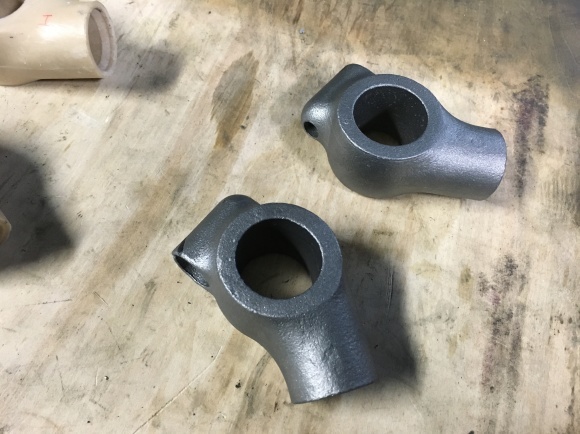

 開発中のセパレートハンドルの部品の試作品ができあがりましたよ。
といっても金型の寸法を煮詰めるための試作品のための試作品
それでもテンション上がります
こちらは、蝋型のサンプル 今回は鉄の鋳造品なのですがロストワックスという手法です
シルバーアクセサリーなんかでも使われる手法ですね。
木型とちがって型が無くなりますので、製作物の形状に自由度が高いです。
金型→蝋型→鋳型→鋳造品→機械加工→溶接組み立て→表面処理 こんな流れです

こちらは試作の試作の試作

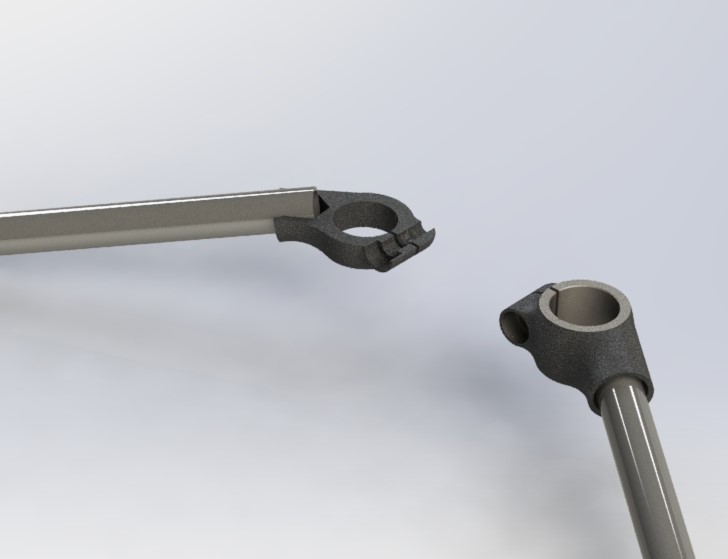

3Dプリンタで現物と同じ寸法で製作して設計上の不具合をチェックしてるときの写真
んでこちらが一番最初のデザイン
こちらは鋳造材料の溶接テストや衝撃テスト

三歩進んでは、確認のため二歩下がる
まさにそんな感じです

ちなみにですが、
最近工作のネタが多いですがモーターロックは町のバイク屋さんです

車検 修理 整備 車両販売 レストア カスタム

ヘッドライトの球切れからエンジンオーバホールまで

取り付けブラケットの製作からフレーム製作まで

スーパーカブからハーレーダビットソン

単品製作 工業デザイン 試作 設計 量産

モーターサイクルを楽しむための全てが、僕らのお仕事です

いつでもご依頼くださいませ。

今日もお疲れさまでした。





Katagiri / MOTOR ROCK by motorrock | 2017-01-24 22:24 | Parts

オールドタイプエアクリーナー製作

先週はオールドタイプエアクリーナーを製作しましたよ。
っというわけで今日は部品の営業です

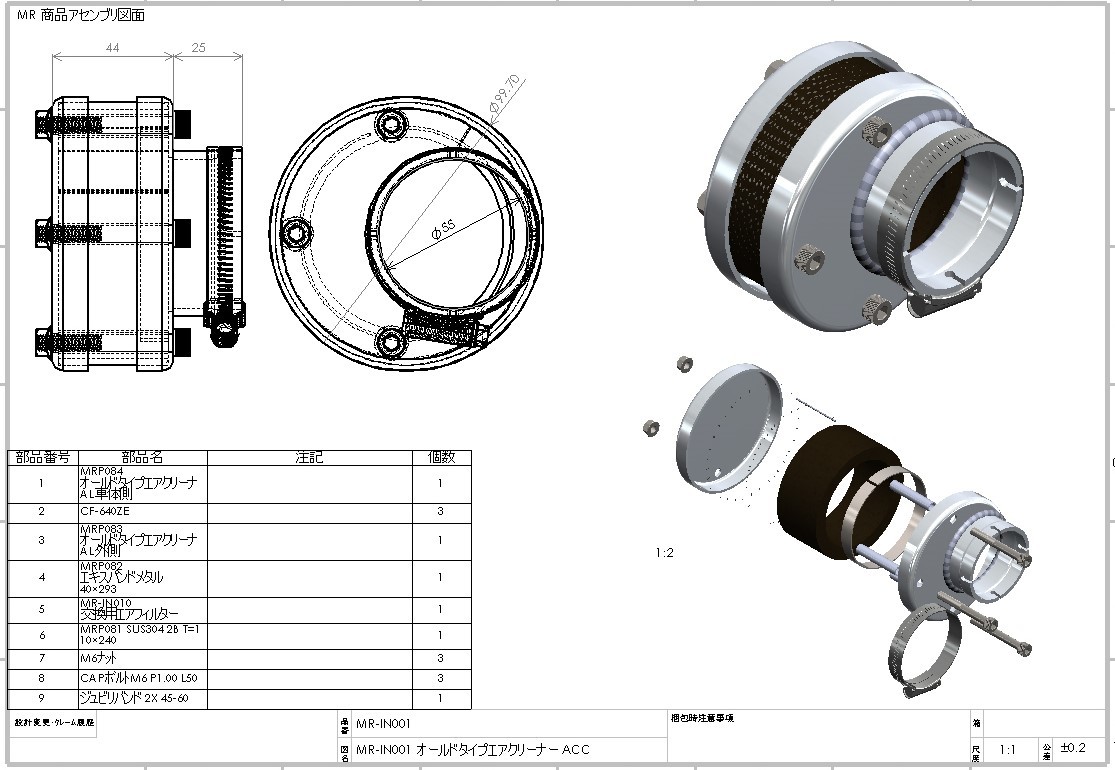

ついでに製造の効率化のための3次元データとプレゼン用のアニメーションも作りました。
国産車用のアルミのタイプですね、
基本仕様は取り付け部口径55mm 他にスペーサーリングを付属した 53φ 52φ 50φ
W650・400専用の角度付きの物があります。
前後の蓋はアルミのバフ仕上げ、真ん中のメッシュは鉄のクローム鍍金です
モーターロックの製作車両にも使用してます

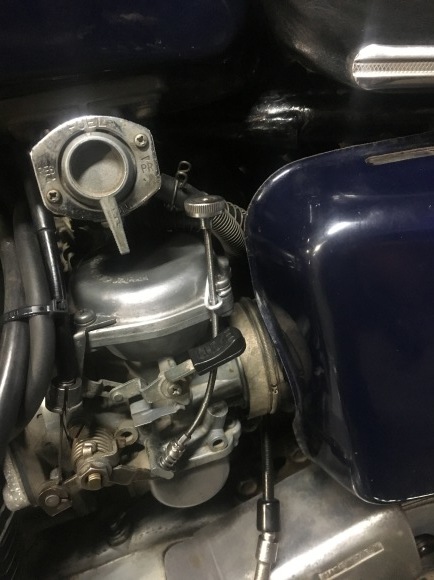

気になるセッティングですが、
SRの場合はニードルのクリップ位置を濃い方に一段変える程度です。
古い車体ですとメインノズル(YAMAHA品番2LN-14141-38 2型SR参考)の摩耗で
正常なセッティングが出ない事がありますので、あらかじめ新品に変えておいた方が良いですね。
また大きさから想像できると思いますが、
吸気効率を良くして出力を上げるための部品ではありません。
(SR以外の車種 250CCシングルやW650・400なら出力に不満を持つことは恐らくないと思いますが)
チューニングエンジンや車両の性能をフルに引き出したいお客様は、
どうしてもエアクリーナー付きが良い人は内部のフィルターを外して使用するなどの工夫が必要です。

交換用エアフィルター (MR-IN010)も常時在庫しております。
2年に一回の交換時、もしくはセッティング不良などでの
バックファイアで変質してしまった場合はこちらをご利用ください。

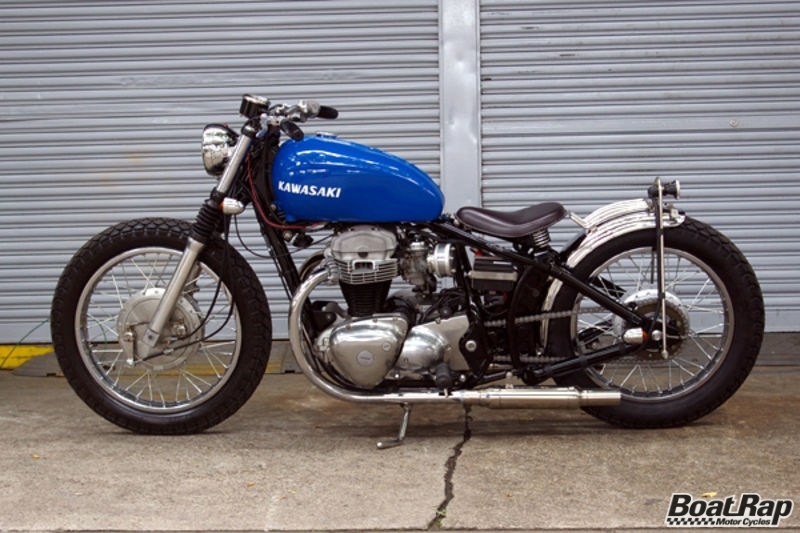

有名SHOP様の車両にも使用していただいております
(画像はパクリです、申し訳ございません)


写真の使用に問題がありましたら連絡ください、すぐに削除します。
明日からお仕事がんばります 本日もお疲れ様でした。


Katagiri / MOTOR ROCK by motorrock | 2017-01-20 15:58 | Parts

Z400FXの続きとXS650の初回点検

 まずはZ400FXの続きです
アルミの板を曲げてインナーフェンダーを作りましたよ
こんな感じに取り付けます
シートベースは純正のヒンジを利用した横開き
外は雪ですね
シートキャッチはグロメットを使用しました。
クイッ ってハマリマス
あとはシート屋さんにアンコと表皮をお願いして、フレームの部分塗装をしたら完成です。
雪なのに勇者が来店しました。

先月納車したXS650SPL 嶋田君ですね、初回点検です、
カミナリ風防 ハンドルクランプ (MR-HC033)がついてますね、昭和スタイルです。
影のヒット商品なんですよ。

嶋田君アリガトー
くれぐれも安全運転でお願いします。
今日もお疲れさまでした。







Katagiri / MOTOR ROCK by motorrock | 2017-01-16 20:59 | Z

アニメーション製作

 タイトルがマニアックですね。最近毎日、設計ソフトのお勉強をしてます。
今回は動画の制作、パソコンの中で作った3次元データーを動かしてシュミレーションする機能ですね。






こいつをマスターすればいずれ制作する予定の、
ガードロリックフロントフォーク ミッドコントロール バックステップ
ミッション エンジン などなど
バイクの可動部品を設計するのに、より深く良い物が短時間でできるはず、

創りたい物がたくさんありすぎて、とても残りの人生では足りません。
なんで少しでも時間を短縮してやりたい事を一つでも多くする作戦です。
他にも部品の取り付け説明や、購入前に商品の構造をより深くお客様に理解してもらうためのプロモーションにも、役立つはず
まだまだ勉強しなきゃです


今日もお疲れさまでした。

Katagiri / MOTOR ROCK by motorrock | 2017-01-13 00:03 | Parts

Z400FX

新年最初のカスタムはZ400FX まずはループ加工
車両の雰囲気に合わせて小さいRの2曲げにしましたよ
69テールT-4をセンターに取り付け
後はインナーフェンダーとシートですね
今日もお疲れさまでした。




Katagiri / MOTOR ROCK by motorrock | 2017-01-11 21:44 | Z

あけましておめでとうございます XS650SPL納車

あけましておめでとうございます。
お正月休みももう終わりですね、心機一転今年も良い年にしましょう。
休みの間に持ち主がテスト走行をしてくれたこともあり、無事納車です

ちなみに今回のXSは1Lあたり21.5kmの燃費でした、
信号の少ないバイパスでの走行でしたので街乗りなら15~18kmでしょうね

点火時期や燃調など車両のコンディションに不具合があると燃費に大きく影響します
なので、最終チェックには必ず燃費を測定します。

乗って調子が良くても、燃費がオカシイ場合はもう一度再点検
あまり物のメーターケーブルを加工して
アイドル君作成 毎日通勤で使用して
住宅地で暖気するオーナー様への僕からの心遣いです
モーターロックは明日5日から営業開始です、ご来店お待ちしております。



Katagiri / MOTOR ROCK by motorrock | 2017-01-04 19:40 | XS
